日本住友擺線減速機簡單介紹

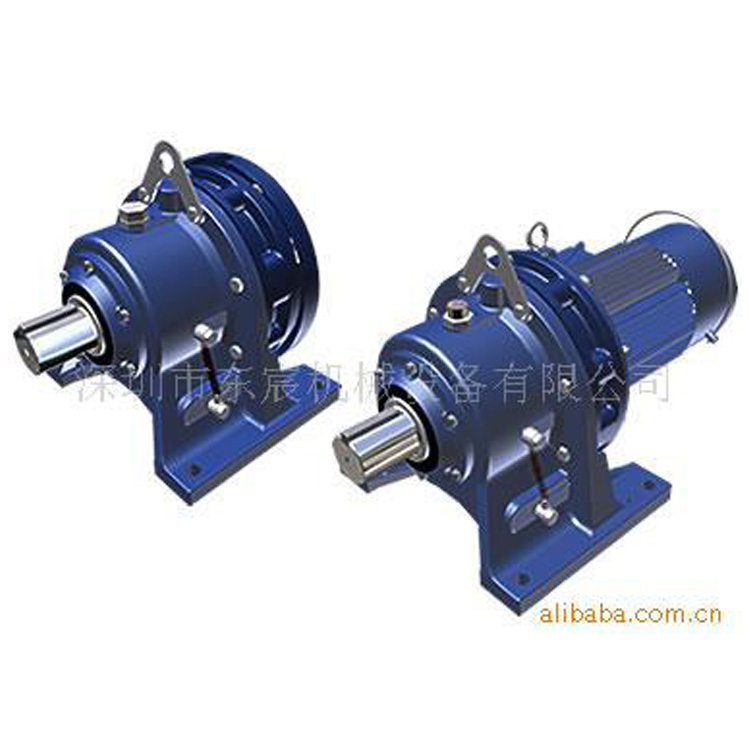

住友擺線減速機介紹：

      深圳東宸減速機廠家，一直以來我司致力于進口傳動產品之代理銷售，不斷引入意大利、日本、臺灣等地的名牌傳動產品（SITI減速機、日本住友減速機、臺灣UCAN減速機），今天小編為大家分享的是住友擺線減速機。

　　

     擺線減速機一共傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。

     在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，變成H機構、兩個擺線輪的中央孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒相嚙合，以構成齒差為一齒的內嚙合減速機構，（為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套）。當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廓曲線的特點及其受針齒輪上針齒局限之故，擺線輪的運動成為既有公轉又有自轉的平面運動，在輸入軸正轉周時，偏心套亦轉動一周，擺線輪于相反目標轉過一個齒從而得到減速，再借助W輸出機構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。
