機器人所有核心零部件中，減速機最為關鍵。工業機器人成本結構大致如下：本體22%、伺服系統25%、減速器38%、控制系統10%以及其他5%。今天東宸小編將綜合為大家講述下RV減速機。
RV傳動是一種全新的傳動方式，它是在傳統針擺行星傳動的基礎上發展出來的，不僅克服了一般針擺傳動的缺點，而且因為具有體積小、重量輕、傳動比范圍大、壽命長、精度保持穩定、效率高、傳動平穩等一系列優點。

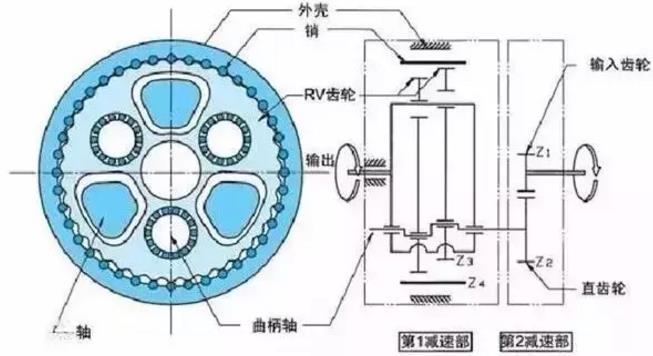

第1減速部—正齒輪減速機構
輸入軸的旋轉從輸入齒輪傳遞到直齒輪，按齒數比進行減速。這是第一減速部。
第2減速部—差動齒輪減速機構
直齒輪與曲柄軸相連接，變?yōu)榈诙p速部的輸入。在曲柄軸的偏心部分，通過滾動軸承安裝RV齒輪。另外，在外殼內側僅比RV齒輪數多一個的針齒，以同等的齒距排列。
如果固定外殼轉動直齒輪，則RV齒輪由于曲柄軸的偏心運動也進行偏心運動。此時如果曲柄軸轉動一周，則RV齒輪就會(huì )沿與曲柄軸相反的方向轉動一個齒。這個轉動被輸出到第2減速部的軸。將軸固定時，外殼側成為輸出側。
RV減速機對機器人的重要性
機器人第一關節到第四關節全部使用RV減速機，輕載機器人第五關節和第六關節有可能使用諧波減速機。重載機器人所有關節都需要使用RV減速機。平均而言，每臺機器人使用4.5臺RV減速器。2013年世界機器人銷量18萬臺，需使用減速機90萬臺。
為什么工業機器人需要減速器呢?工業機器人通常執行重復的動作，以完成相同的工序；為保證工業機器人在生產中能夠可靠地完成工序任務，并確保工藝質量，對工業機器人的定位精度和重復定位精度要求很高。因此，提高和確保工業機器人的精度就需要采用RV減速器或諧波減速器。
精密減速器在工業機器人中的另一作用是傳遞更大的扭矩。當負載較大時，可以在適宜的速度范圍內通過減速器來提高輸出扭矩。精密減速器的存在使伺服電機在一個合適的速度下運轉，并精確地將轉速降到工業機器人各部位需要的速度，提高機械體剛性的同時輸出更大的力矩。
大量應用在關節型機器人上的減速器主要有兩類：RV減速器和諧波減速器。相比于諧波減速器，RV減速器具有更高的剛度和回轉精度，高得多的疲勞強度、剛度和壽命，而且回差精度穩定。
在關節型機器人中，一般將RV
減速器放置在機座、大臂、肩部等重負載的位置;而將諧波減速器放置在小臂、腕部或手部;行星減速器一般用在直角坐標機器人上。該種RV減速器在先進機器人傳動中有逐漸取代諧波減速器的發展趨勢。
