WSF系列斜齒行星減速電機

發布時間：2018/8/8 10:34:30 閱讀量：755

  • 所屬分類：行星減速機
  • 產品簡介

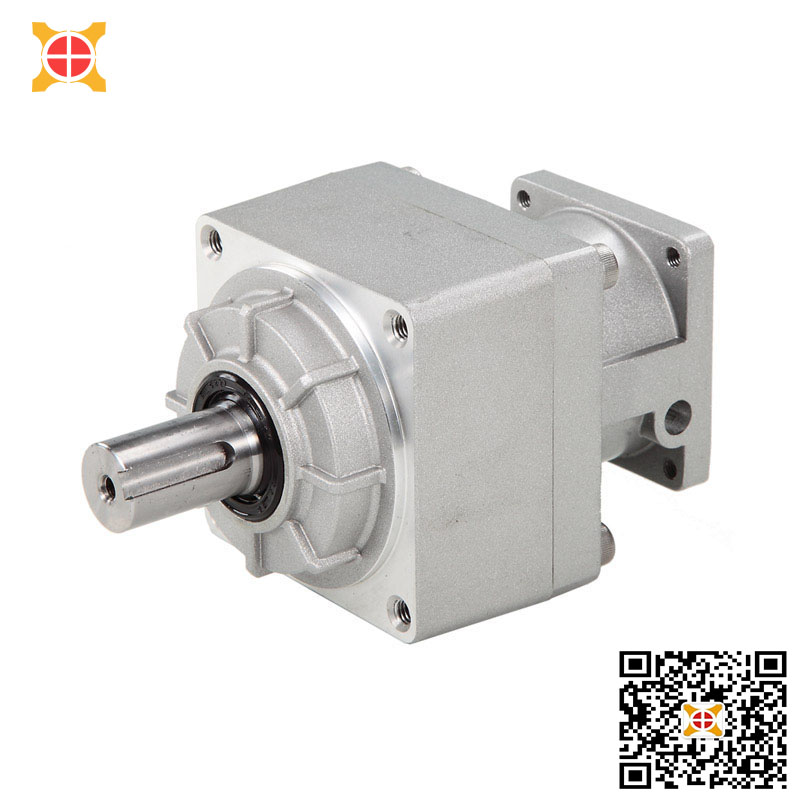

    WSF系列斜齒行星減速電機

    WSF系列斜齒行星減速電機

    產品特點：

    ◆ 低背隙

    ◆ 結構緊湊

    ◆ 超安靜

    ◆ 高效率

    ◆ 長壽命

    ◆ 免維護保養

    型號命名：

    W

    1

    -
    SF

    2

    -
    050

    3

    -
    010

    4

    -
    K

    5

    -
    P2

    6

    1. 萬鑫標記 (WANSHSIN)
    2. SF：機械手系列
    3. 框號：050、070、090、120
    4. 速比：3、5、7、9……81
    5. K：出力軸有鍵     S：出力軸光滑實心軸
    6. 背隙：P0：超精密     P1：精密     P2：標準
    （非標詳詢業務或工程師）
    訂購熱線：4006-818-089
  • 0
詳細介紹

■產品特性

● 精密的直齒製造、體積小、結構緊湊、高精度，確保長壽命低噪音;

● 全密封式結構，確保潤滑油脂不泄露，免維護;

● 産品都通過效率測試系統，傳動效率高達97%以上;

● 高精度設計，超低背隙可做到3弧分;

● 產品替代性強，外形尺寸完全替代同類型系列產品，能夠完成和高精度伺服馬達相借助匹配。


■背隙表

減速機臺位號 P2 P1 P0
標準型 精密型 高精密型
WSF050 12 arc-min 8 arc-min 3 arc-min
WSF070 10 arc-min 5 arc-min 3 arc-min
WSF090 10 arc-min 5 arc-min 3 arc-min
WSF120 10 arc-min 5 arc-min 3 arc-min


■減速比的選用表

1.輸入轉速為3000rpm

       減速比 功率（W） 1段減速 2段減速
1/3 1/5 1/9 1/15 1/20 1/25 1/35 1/45 1/81
50 WSF050 WSF050 WSF50 WSF50 WSF050 WSF050 WSF050 WSF070 WSF070
100 WSF050 WSF050 WSF050 WSF050 WSF050 WSF050 WSF070 WSF070 WSF090
200 WSF050 WSF050 WSF70 WSF070 WSF070 WSF070 WSF070 WSF090 WSF120
400 WSF050 WSF070 WSF070 WSF070 WSF070 WSF070 WSF090 WSF120
750 WSF070 WSF070 WSF090 WSF090 WSF090 WSF090 WSF120 WSF120
1000 WSF090 WSF090 WSF120 WSF120 WSF120 WSF120
1500 WSF090 WSF090 WSF120 WSF120
2000 WSF090 WSF120 WSF120 WSF120
2500 WSF120 WSF120 WSF120
3000 WSF120 WSF120 WSF120
3500 WSF120 WSF120
4000 WSF120 WSF120
4500 WSF120
5000 WSF120


2.輸入轉速為2000rpm

      減速比 功率（W） 1段減速 2段減速
1/3 1/5 1/9 1/15 1/20 1/25 1/35 1/45 1/81
50 WSF050 WSF050 WSF050 WSF050 WSF050 WSF050 WSF070 WSF070 WSF070
100 WSF050 WSF050 WSF070 WSF070 WSF070 WSF070 WSF070 WSF090 WSF090
200 WSF050 WSF070 WSF070 WSF070 WSF070 WSF070 WSF090 WSF090
400 WSF070 WSF070 WSF090 WSF090 WSF090 WSF090
750 WSF090 WSF090 WSF120 WSF120 WSF120 WSF120
1000 WSF090 WSF090 WSF120 WSF120
1500 WSF090 WSF120 WSF120 WSF120
2000 WSF120 WSF120 WSF120
2500 WSF120 WSF120
3000 WSF120
3500 WSF120
