微型減速機調速器

■調速器簡介

    調速器是一種自動調節裝置。廣泛應用于工業交/直流電機調速等。

■WS-L數顯調速器參數

   電源電壓：?jiǎn)蜗?20V        電源頻率：50/60Hz

  調速范圍：50Hz：90～1300r/min   60Hz：90～1600r/min

■WS-L數顯調速器特點
◆與調速電機組合實現范圍的無級變速。
◆功能豐富，可實現緩慢加速，緩慢減速及電機堵轉保護。
◆調速器運行電容直接安裝于調速器內部，布線整齊、方便。
◆調速穩定，功率高達200W。

■WS-L面板式調速器型號參數表

注：此開關并非電源開關，若電機長期停止運轉，則請另設電源開關。

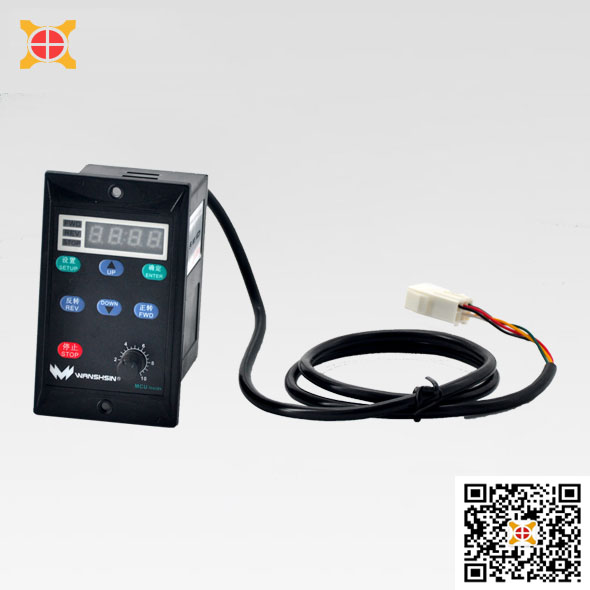

■WS-L數顯調速器產品展示

■WS-L數顯調速器外形尺寸

■WS-L數顯調速器安裝及開孔尺寸

■WS-L數顯調速器接線方法

◆單向旋轉

◆正、反向旋轉

■WS-L數顯調速器旋轉方向

   調速器出廠時，旋轉方向選擇軟線連接于L與FWD端，電機順時針旋轉，若需使電機逆時針旋轉，僅需將軟線連接于REV端。若需正、反向旋轉，則在FWD、REV連接旋轉方向選擇開關SW2。
    注：型號WS－L可選擇面板按鍵控制正反轉，或是手動接后面板接線控制。

■WS-L數顯調速器電機制動停止

   當電機停止運轉時，斷開SW3，電機內失電電磁制動器剎車，電機電磁制動，保持負載。在電機正常運轉中，不允許斷開SW3，否則電機及電機內的失電電磁制動器將燒壞。
●特別注意：B1、B2通電，失電電磁制動器不剎車；B1、B2斷電，失電電磁制動器剎車。剎車電源開關必須與電機調速開關同步。

■WS-L數顯調速器運轉操作

   將調速器與電機按圖連接，然后打開AC電源，閉合SW3，電機內失電，電磁制動器通電，電磁制動失效，此時將面板上的開關切換倒RUN，電機開始旋轉。

■WS-L數顯調速器轉速調整

   順時針旋轉面板上在調速器旋鈕，電機轉速增加，電機調整范圍：50Hz：90～1300r/min；60Hz：90～1600r/min。
    特別注意：禁止使用SW1電源開關作為運行/制動開關開/停產調速器，并使用電機停止制動保持負載，否則易造成調速器損壞?，F時由于調速器每次開電源時其內部電路有充電時間，故無法立即起動電機，動作亦會(huì )不正常。

■WS-L數顯調速器停止

   將調速器面板上的開關切換到STOP，電機停止。
   注：此開關并非電源開關，若電機長期停止運轉，則請另設電源開關。

■外部連接

 注：型號WX-K可選擇面板按鍵控制正反轉或選擇外接開關時，由FWD及REV外接開關K1及K2控制。電機K1，K2可直接PLC控制。外接點位器連接于0 10V模擬量AVI輸入端。
