Beier? Cyclo? 無極變速減速機

Beier系列的產品特點：

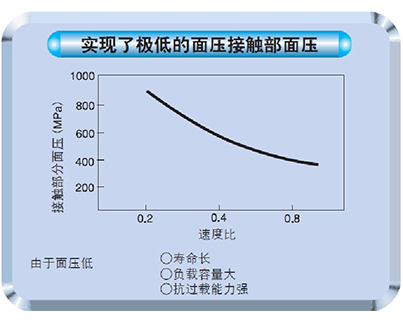

1.負載容量大:
Beier無極變速減速機采用由多個薄型摩擦圓板構成的獨特的摩擦傳動機構，壓接點多，接觸部面壓低，負載容量寬裕。
2.抗過載能力強:
由于接觸部在近似于流體摩擦的狀態下傳遞動力，即使發生一定程度的過載，也無需擔心油膜被切斷而出現金屬接觸狀態。
3.壽命長：
摩擦圓板采用耐磨損性?xún)?yōu)異、疲勞強度高的特殊合金鋼制成，接觸面之間始終保持有油膜，因而摩擦圓板的磨損極小、耐久性超群。
4.效率高：
通過摩擦接觸部的壓接力，形狀等進行優化設計，實現了高效運行。



動力傳動路徑：
1.輸入至圖1中輸入軸①的動力通過齒輪②③④，傳遞至多條花鍵軸⑤（3~8條），然后平均分配在多片錐盤⑥上（每臺最多88片）
2.錐盤⑥交錯嵌入于安裝在中部的法蘭盤⑩之間，通過彈簧⑦和平面凸輪⑨始終以最適當的壓接力將他們壓緊。
3.動力從錐盤⑥通過油膜傳遞至法蘭盤⑩，然后經平面凸輪⑨傳遞至輸出軸⑧。
※一片錐盤與法蘭盤之間有2個接觸面。
4.自動調壓方式：平面凸輪⑨精心設計，可始終產生與負載相應的推力，從而在法蘭盤上作用適當的壓接力。

變速方式：

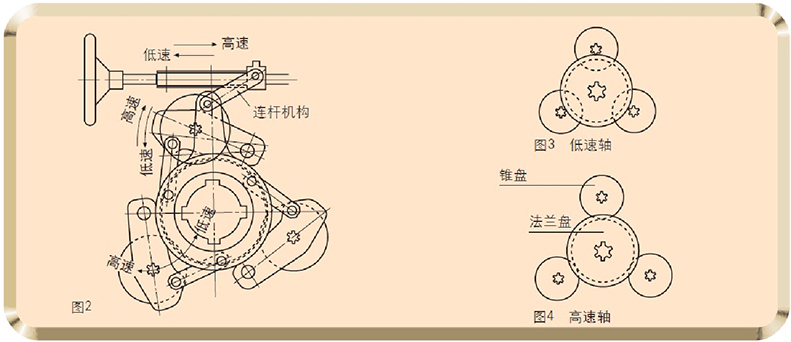

1.通過錐盤⑥進出法蘭盤組⑩進行變速操作。與此同時，為了確保正確動作，始終保持穩定旋轉，采用圖2所示的連桿式變速操作輪機構。
2.法蘭盤的接觸點越靠近錐盤中心，輸出軸的速度越低（圖3低速時）。
3.法蘭盤的接觸點越靠近錐盤外圓周，輸出軸的速度越高（圖4 高速時）。
